Приложение А
(рекомендуемое)
Типовые формы протоколов испытаний
Форма №1 >>
Приложение Б
(рекомендуемое)
Техническая документация и основные сведения, представляемые
изготовителем при испытаниях на устойчивость к взлому
Б.1 До начала испытаний образца (фрагмента
изделия) предприятие-изготовитель представляет следующие сведения
и документы:
- наименование и адрес предприятия-изготовителя;
- наименование и краткое техническое описание образца (фрагмента
изделия);
- акт отбора образцов (фрагментов изделия), оформленный в
установленном порядке;
- технические условия на образец (фрагмент изделия);
- паспорт на образец (фрагмент изделия) или документ о соответствии
технических характеристик образца (фрагмента изделия) основному
изделию;
- комплект конструкторской документации на сейф конкретного
типа (чертежи со спецификациями), позволяющий изучить конструкцию,
запирающий механизм и применяемые материалы;
- протокол предварительных испытаний образца (фрагмента изделия);
паспорта на замки, предусмотренные для установки в конкретном
изделии;
- технические характеристики и расположение кабелей и (или)
средств для установки электромеханических устройств охраны,
охранной
сигнализации и т.д.
Б.2 Для образца (фрагмента изделия) и/или помещения
(сейфовой или оружейной комнаты, хранилища), в конструкции
которого применен бетон, представляют подробные сведения о:
- качестве и составе материала (например, о марке бетонной
смеси, типе бетона и его классе прочности, наличии и характеристике
фибры и т.д.);
- толщине бетона в элементах конструкции изделия;
- арматуре, анкерных и аналогичных им креплениях, включенных
в бетонную конструкцию;
- конструкции соединений элементов изделия.
Б.З При необходимости, по требованию руководителя испытательной
лаборатории (центра), изготовитель представляет дополнительную
информацию, относящуюся к образцу (фрагменту изделия).
Б.4 По окончании испытаний вся полученная техническая
документация хранится в испытательной лаборатории (центре).
Приложение В
(рекомендуемое)
Испытатели
В.1 Состав группы по проведению испытаний на устойчивость
к взлому
Группа по проведению испытаний должна состоять из:
а) руководителя группы, в обязанности которого входит
руководство и контроль за процессом испытаний образца в соответствии
с программой испытаний, а также составление отчета об испытаниях;
б) сотрудник, протоколирующий ход испытаний, в т.ч.
хронометрирование и запись событий;
в) два испытателя, непосредственно испытывающих образец.
В любое время руководитель группы может принять участие в
проведении испытаний, поручив исполнение своих обязанностей
одному из испытателей.
По согласованию с предприятием-изготовителем могут быть приглашены
независимые эксперты для консультаций до, после и во время
проведения испытаний.
Приложение Г
(обязательное)
Инструменты, принадлежности и вспомогательные средства
В настоящем приложении представлены типы инструментов, а
также принадлежности к ним и вспомогательные средства, применяемые
при испытаниях на взлом.
В таблицах Г.1—Г. 14 представлены категории инструментов и
соответствующие им коэффициенты Ки, а также базисные значения
инструментов Би, зависящие от типа и технических характеристик.
Инструменты, приведенные в таблицах Г.1—Г. 5, используют без
внешнего источника электропитания. Инструменты, приведенные
в таблицах Г.6—Г. 10, используют с применением внешнего или
встроенного источника электропитания.
Инструменты, приведенные в таблицах Г.6—Г.8 и Г.10, допускается
использовать вместе с охлаждающей жидкостью.
Инструменты должны использоваться по своему функциональному
назначению. Если инструменты используют взамен инструментов,
имеющих другое базисное значение, то учитывают базисное значение
заменяемых инструментов. Например, если отвертку используют
как резец, то ее рассматривают не как инструмент для сборки/разборки,
а как принадлежность для инструмента с базисным значением
1 (см. таблицу Г. 12).
Инструменты для проведения испытаний должны быть готовы для
непосредственного использования, т.е. с установленными сменными
принадлежностями. Время их начальной установки должно быть
учтено в базисных значениях.
Таблица Г.
1 — Ручные инструменты для сборки/разборки >>
Таблица Г.2 — Ручные фиксирующие
инструменты >>
Таблица Г.З — Ручные рычажные
инструменты >>
Таблица Г.4 — Ручные режущие
инструменты >>
Таблица Г. 5 — Ручные
ударные инструменты >>
Таблица Г.6 — Нестандартные
(специальные) инструменты >>
Таблица Г.7 — Электрические
неударные инструменты >>
Таблица Г. 8 — Электрические
вращательные инструменты с ударным устройством >>
Таблица Г. 9 — Электрические
невращающиеся ударные инструменты >>
Таблица Г. 10 — Электрические
режущие и шлифовальные инструменты >>
Таблица Г. 11 — Термические
режущие, сварочные инструменты >>

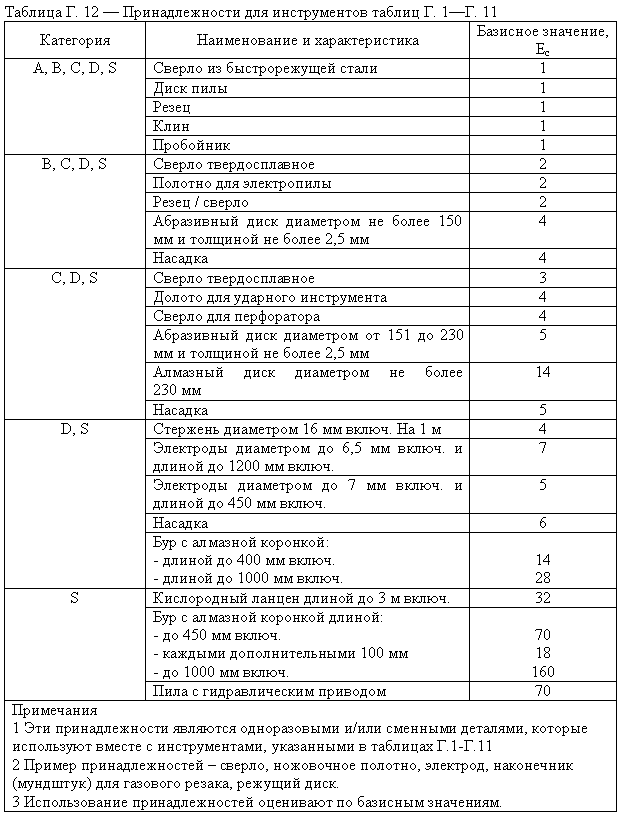

Таблица Г. 12 — Принадлежности
для инструментов таблиц Г. 1—Г. 11 >>
Таблица Г. 13 — Различные
инструменты и вещества >>
Таблица Г. 14 — Вспомогательные
средства >>
Приложение Д
(рекомендуемое)

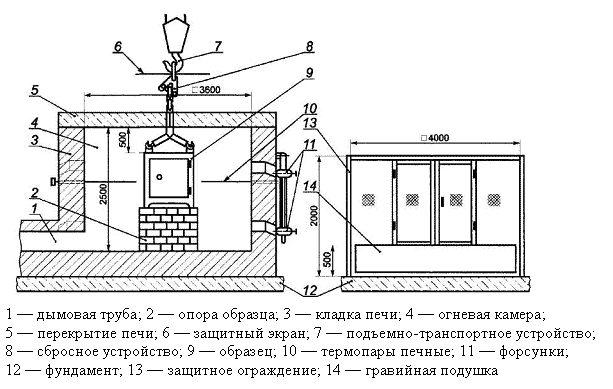

Установка для испытаний
сейфов на огнестойкость >>
Приложение Е
(обязательное)

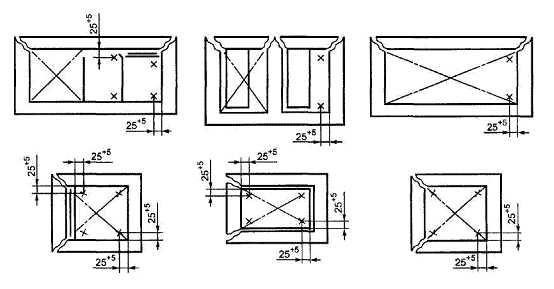

Схемы расстановки термопар
в объеме сейфа >>
|
